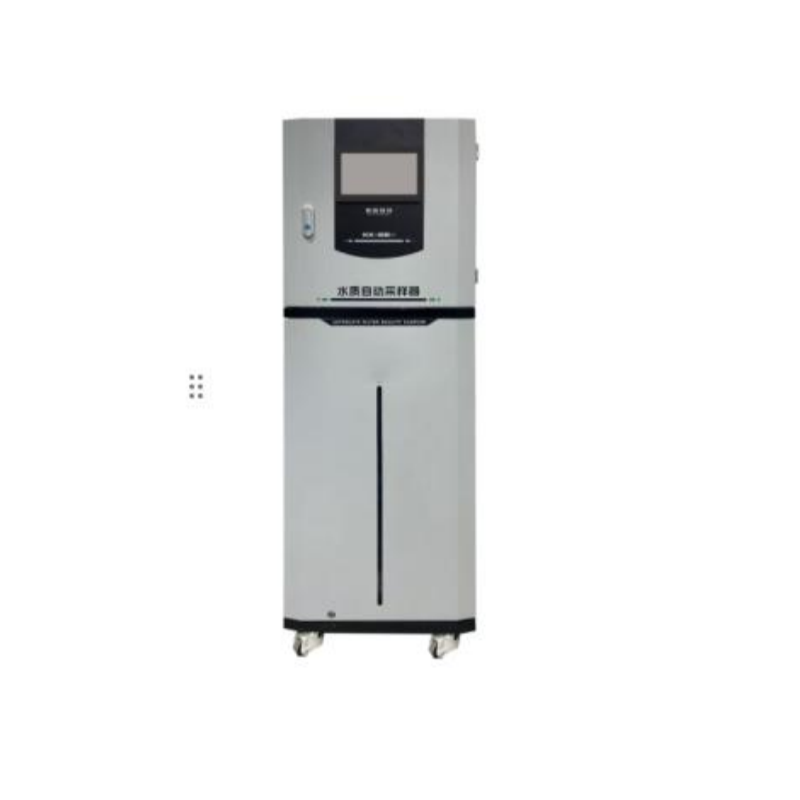

一、产品概述
水质自动采样是一款具有水样采集、分析供样、水样保存、远程协同、动态管控等功能的连续自动采样器。
二、技术特点
采样功能：瞬时水样采集、混合水样采集；
采样方式：时间等比采样、定时采样、流量等比采样、远程采样、流量触发采样；
供样方式：立即供样、定时供样、触发供样；
留样方式：超标留样、同步留样、直接留样；
记录与查询：采样记录、供样记录、留样记录、操作记录、断电记录、报警记录、开门记录、累计流量记录的存储和查询等功能，所有记录存储数据1年以上；
清洗方式：自动清洗、手动清洗；
管路反吹：采样、供样、留样完成后利用蠕动泵反吹管路残留水样；
断电保护：当仪器断电再次上电时，水质智能采样器所设定的参数不改变，且能够恢复到断电前的工作模式继续运行；
停止留样：当样品达到预设留样次数时或留样瓶用尽后自动终止留样功能，以避免样品溢出。
远程控制：具有数字通讯接口，能够实现远程控制本机启动采样、供样和留样；
最小留样量：≤10mL
最小采样间隔：≤6min
固定剂：设有固定剂添加装置，可选择添加固定剂种类。
三、主要性能技术指标说明
一 | 设备基础信息 | |
1 | 名称 | 水质自动采样器 |
2 | 执行标准 | HJ 372 《水质自动采样器技术要求及检测方法》 HJ 493 《水质采样 样品的保存和管理技术规定》 HJ 212 污染源在线自动监测系统数据传输标准 HJ 353 水污染源在线监测系统（CODCr 、NH3-N 等）安装技术规范 HJ 354 水污染源在线监测系统（CODCr 、NH3-N 等）验收技术规范 HJ 355 水污染源在线监测系统（CODCr 、NH3-N 等）运行技术规范 GB/T 13306 标牌 |
3 | 尺寸 | 长度：480mm；宽度：500mm；高度：1445mm； |
4 | 重量 | 71kg |
5 | 输入电源 | AC(220±22)V ，(50±0.5)Hz |
6 | 功率 | ≤260W ，平均 70W ，不含外置泵 |
7 | 绝缘阻抗 | >20M Ω |
8 | 环境温度 | （5～40） ℃ |
9 | 环境湿度 | ≤85% |
二 | 主要材料组成 | |
1 | 人机交互界面 | 7 寸、彩色、液晶、电容触摸屏；三级设备操作权限，避免不相关人 员破坏采样器运行； |
2 | 采样蠕动泵 | 进口 PharmedBPT 材质；（6.4*11.4）mm；转子数量 3 个；加长 57 步进电机直接驱动式；蠕动泵管使用寿命 60000 分钟（在转速为 350 转/分连续无间断运行，室温为 20℃纯水无压力条件下直至泵管出现 裂口为止测得。 |
3 | 采样桶 | 聚乙烯；两只；单只容积 4000 毫升，可选配 5000 毫升；壁厚 3mm； 漏斗式底部中心重力排水；溢流口 1 个，直径 8mm；磨具定制加工 无二次加工接口；桶满报警装置为聚乙烯外壳侵入式液位报警器；采 样桶清洗采用双向可调速喷溅式润洗装置； |
4 | 水样混匀装置 | 24V 直流电机，结构上避免高电压伤人事故；转速-600 转；搅拌棒采 用 304 龙骨，全包围四氟材料，双叶快速搅拌； |
5 | 软管材料 | 硅胶医用级；（5*8）mm； |
6 | 硬管材质 | PVC；（6*8）mm 、（16*20）mm； |
7 | 水体控制阀 | 工作压力（0-0.12）MPA ；与水样零接触，水样通过后无残留；使用 寿命 400 万次以上； |
8 | 保存剂添加装 置 | 1 套，可拓展至 4 套；直流减速电机高精度蠕动泵滴注；超强耐腐蚀 混合材料；滴注速率可调； |
9 | 留样瓶 | 聚乙烯；容积 1200 毫升；共 24 只； |
10 | 冷藏箱 | 容积 98 升；无氟发泡隔热层；ABS 内胆材质；制冷温度范围（0-10）℃; 温控精度<±2℃; LED 照明，选配紫外光源； |
11 | 门禁开关 | 标配冷藏室 1 个 |
12 | 门锁 | 电磁门锁 1 个，固定密码与动态密码高级管理员可选；保证水样可靠 性；物理门锁 2 个； |
13 | 冷藏温度监测方式 | 实时监测；具有报警即过温信息记录功能 |
14 | 动态管控接口 | 1 路 485 标配；可拓展 |
15 | 无线网络接口 | 1 路 wifi；选配； |
16 | 水样转移打印 机接口 | 1 路手持式微型打印机；选配 |
17 | 数据拷贝 U 口 | 1 路固定式；选配 |
18 | 流量计/液位计 数字通讯接口 | 1 路 485；选配 |
19 | 流量计/液位计 模拟量接口 | 1 路 4-20 毫安； |
20 | 水质分析仪模 拟量接口 | 6 路 4-20 毫安； |
21 | 开关量控制留 样接口 | 6 路无源开关量； |
22 | 开关量控制采 样接口 | 1 路无源开关量； |
23 | 开关量控制供 样接口 | 1 路无源开关量； |
24 | 留样报警开关 量输出 | 1 路无源开关量； |
25 | 留样预警开关 量输出 | 1 路无源开关量； |
26 | 供样状态开关 量输出 | 1 路无源开关量； |
四、技术指标
1 | 采样模式 | ①时间等比采样模式； ②特定时间采样模式； ③开关控制采样模式； ④动态控制采样模式； ⑤流量等比采样模式； ⑥液位等比采样模式；（可选） ⑦流量触发采样模式； ⑧液位触发采样模式；（可选） ⑨流量跟踪采样模式； ⑩液位跟踪采样模式；（可选） |
2 | 供样模式 | ①时间等比供样模式；
③特定时间供样模式； ④开关控制供样模式； ⑤动态控制供样模式； |
3 | 留样模式 | ①模拟信号识别留样模式； ②开关信号触发留样模式； ③动态控制留样模式； ④采样直接留样模式； ⑤供样直接留样模式； |
4 | 采样量误差 | ±5% |
5 | 等比例采样量误差 | ±10% |
6 | 留样量误差 | ±5 % |
7 | 等比例留样量 误差 | ±10 % |
8 | 留样量重复性 | ≤3% |
9 | 系统时钟计时 误差 | ≤10 s/24 h |
10 | 冷藏箱温度控 制误差 | ±2 ℃（最小可定制 1℃) |
11 | 模拟量采集误差 | ±0.05 mA |
12 | 保存剂注入量误差 | ±10 % |
13 | 采样垂直高度 | ≥5 m |
14 | 水平采样距离 | ≥50 m |
15 | 管路系统气密性 | ≤-0.08 MPa |
16 | 最小维护周期 | ≥168 h |
17 | 采样频率 | 1-9999min(可调） |
五、采样性能
规格 | 参数 |
采样量误差 | ±5% |
等比例采样量误差 | ±15% |
系统时钟计时误差 | ∆1≤0.1%，∆12≤30s |
冷藏箱温度控制误差 | ±2 ℃ |
采样垂直高度 | ≥5 m |
水平采样距离 | ≥50 m |
管路系统气密性 | ≤-0.08 MPa |
平均无故障连续运行时间 | ≥1440h/次 |
绝缘阻抗 | >20ＭΩ |
模拟量采集误差 | ±0.05 mA |
人机接口 | 7寸 电容 触摸屏 800×480 分辨率 语音输出 |
混匀桶 | 4L*2 |
留样瓶 | 1100mL*24 |
模拟量输入 | 7路 |
开关量输入 | 8路 |
开关量输出 | 2路（有源） |
保存剂 | 1路 |
动态管控（485） | 1路 |
混匀桶溢水检测 | 2个 |
设备内部溢水检测 | 可定制 |
工作温度与湿度 | 温度：0～40℃ 湿度:≤85% |
供电方式 | AC(220±22)V，(50±0.5)Hz |
额定功率 | 230W |
整机重量 | 52kg |
外形尺寸 | 宽×深×高：（480×500×1458）mm |
以上参数完全符合国家相关标准的要求,因产品升级或有图片与实机不符,请以实机为准。
